    产品名称:

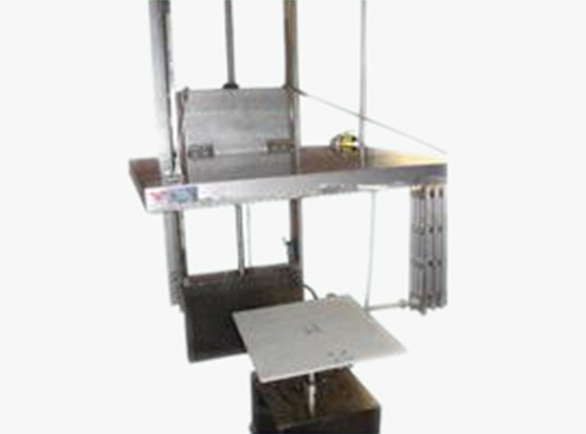

    滴水试验装置

    所属类别:滴水试验箱、冲水试验装置
    发布时间:2020-01-06
    分享:
    产品详细:


    一、产品型号:
    1.型号:SDS-1型;
    2.名称:滴水试验装置

    3、 试验标准:
    本设备可满足GB4208-93《外壳防护等级标准》中规定的IPX1,IPX2防水保护等级试验,GB10485-89 、 GB/T4942 、本设备可满足IEC-529以及相等效的其他水试验方法;
    二.产品概述:
    垂直滴水试验装置是由金坛市金鹰环境试验设备有限公司设计制造的专用于防水保护等级的检测设备,符合标准 GB2423.38-90的第4条款,GB2424.23-90的第5,6,8条款,GB4208-93的第6、13条款的有关要求,是专业检测机构理想的试验装置,符合IPX1,IPX2防护等级试验。
    IPX1:垂直滴水试验,按试样正常工作位置摆放在样品台上,样品顶部至滴水口的距离不大于200mm。滴水量1mm/min (±0.5mm/min)。滴水持续时间10min;
    IPX2: 倾斜 15°滴水试验, 使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm。每试完一个面后,换另一个 .....面,共四次。滴水量3mm/min(±0.5mm/min)。滴水持续时间4×2.5min(共10min);
    三、主要技术参数及规格:

    型号(mm)

    SDS-1

    工作室尺寸D×W×H

    800×1000(标准型)

    性能指标

    滴水槽高度

    200~2000mm(可调)

    降雨量

    3~5mm/min

    滴水孔径

    φ0.4mm

    试验台

    500×400(mm)

    试验台角度

    水平中心面向两边至45°

    运行控制系统

    升降方式

    轨道式垂直上下

    水压控制

    流量计

    供水系统

    增压泵

    安全保护

    漏电、短路、电机过热

    四、结构与材料:
    水箱外壳材料均为SUS304不锈钢板制成,其它所有接触水的部分均为不锈钢板制 成,滴水支架均为A3钢.钢管制成静电喷涂;导向立柱采用优质钢方管喷塑处理。水槽材料采用优质不锈钢光板滚花处理。水槽液面计,便于观测水槽内的水位高度。
    样品台的角度:(可调)。
    五、控制系统:
    1. 电器元件:均采用国外品牌产品。
    2. 主要配置:流量计、过滤器、减速机、电动葫芦; (用流量计调节压力大小;采用进口变频器控制转速有效保证试验按标准运行;配备水过滤器.)。
    六、 电源电压:
    AC380V, 50HZ
